型號 |
CS019-E-90 |
產品名稱 |
隔膜式水壓型電磁閥 -交直流常閉 |
使用壓力 |
0.2kgf/c㎡∼8kgf/c㎡ |
流量 |
7公升/分/(1kgf/c㎡)∼
16公升/分/(8kgf/c㎡) |
流體溫度 |
0℃∼100℃ |
使用電壓 |
DC12V & 24V & 36V,
AC110V & 230V |
消耗功率 |
DC8W±10%,
AC7W±10% |
操作形式 |
常閉一種 |
|
|
|
|
塑膠閥體由通過NSF認證之塑膠做成,為飲水機業者提供一款可申請NSF認證之電磁閥。 |
- 閥體由通過NSF認證之塑膠做成。
- 在1公斤水壓之條件時可達7公升/分鐘,在施行8公斤水壓時則出水順暢無顫動情況發生出水量可達16公升/分鐘。
|
|
飲水機、製冰機、洗衣機、自動洗碗機、自動小便斗機。 |
|
![](../images_3/cs036_Img_5_2.png) |
塑膠雙通:HOUSING |
|
![](../images_3/cs036_Img_5_9.png) |
軛:YOKE |
![](../images_3/cs036_Img_5_3.png) |
固定鐵片:HOLDER |
![](../images_3/cs036_Img_5_10.png) |
線圈:COIL |
![](../images_3/cs036_Img_5_4.png) |
螺絲:SCREW |
![](../images_3/cs036_Img_5_11.png) |
矽膠門塞:DOOR |
![](../images_3/cs036_Img_5_5.png) |
襯套:BUSH |
![](../images_3/cs036_Img_5_12.png) |
閥架:VALVE HOLDER |
![](../images_3/cs036_Img_5_6.png) |
導磁軸:SHAFT |
![](../images_3/cs036_Img_5_13.png) |
矽膠墊片:GASKET |
![](../images_3/cs036_Img_5_7.png) |
導磁圓框:SHELL |
![](../images_3/cs036_Img_5_14.png) |
白鐵網:FILTER |
![](../images_3/cs036_Img_5_8.png) |
彈簧:SPRING |
|
|
|
|
|
![](../images_3/cs019_e_Img_6_3.jpg) |
|

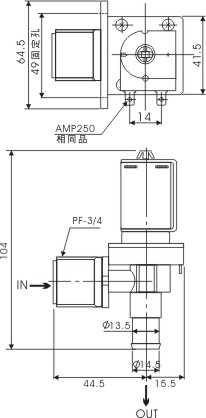

單位:mm。 |
|
