CS019-F

 規 格

型號 CS019-F
產品
名稱
直動式水壓型電磁閥
-交直流常閉
使用
壓力
0.2kgf/c㎡∼8kgf/c㎡
流量 3.2公升/分/(1kgf/c㎡)∼
8.5公升/分/(8Kgf/c㎡)
流體
溫度
0℃∼100℃
使用
電壓
DC12V & 24V & 36V,
AC110V & 230V
消耗
功率
DC8W±10%,
AC6W±10%
操作
形式
常閉一種

 前 言

  塑膠閥體由通過NSF認證之塑膠做成,為飲水機業者提供一款可申請NSF認證之電磁閥。

 特 點

  • 閥體由通過NSF認證之塑膠做成。
  • 在1公斤水壓之條件時可達3.2公升/分鐘,在施行8公斤水壓時則出水順暢無顫動情況發生出水量可達8.5公升/分鐘。
  • 低溫升:在室溫25℃時空燒2小時後金屬外殼溫度最高80℃,同樣在室溫25℃時如有進出水流通水道時金屬外殼溫度最高只有40℃,如此金屬管件較不易有水質鈣化情形發生而降低不出水情況發生。

 用 途

  RO機、飲水機、製冰機、咖啡機。

 內 部 構 造


 塑膠雙通:HOUSING    金屬外殼:METAL SHELL
 止漏環:
 SEALING RING
 螺絲:SCREW
 圓鐵片:ROUND IRON  線軸:BOBBIN
 動態導磁軸:
 MOVABLE SHAFT
 線圈:COIL
 彈簧:SPRING  金屬襯套:METAL BUSH
 分磁環:SPLIT RING  門塞:PLUG
 O型環:O-RING  電線護套:WIRE SHEATH
 靜態導磁軸:
 FIXED SHAFT
   PVC電線:PVC WIRE


單位:mm。

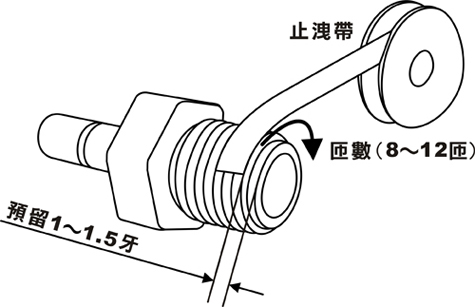

 組裝2分(1/4")外牙接頭應注意事項


1.   接頭在捲繞止洩帶時,預留1∼1.5牙,防止餘料進入閥體內造成漏水。

2.   各種接頭的外徑尺寸(12∼13mm)不一致,所以在捲繞止洩帶時 的匝數(8∼12匝)須配合不同的接頭外徑來做增減,如果止洩帶 捲繞後的外徑太大時,則塑膠雙通在螺牙的接觸面因張力過大, 造成進出水口的管壁處龜裂。

 耐 高 溫 蒸 氣 展 示





  CS019-F 水壓型電磁閥-交直流常閉DM下載
